HW10 Pro-Reinigung und Wartung

Montage und Demontage von Metallrohren

Führen Sie das Metallrohr vertikal in den Hauptkörper ein, bis ein „Klick“-Geräusch zu hören ist. Stellen Sie sicher, dass das Metallrohr fest verriegelt ist (Abb. 1). Um das Metallrohr zu entfernen, drücken Sie den Entriegelungsknopf des Metallrohrs bis zum Ende nach unten und ziehen Sie das Metallrohr nach oben. (Abb. 2)
Montage und Demontage des Akkupacks
1. Schieben Sie den Akkupack entlang des Schlitzes und drücken Sie ihn fest nach unten, bis Sie ein „Klick“-Geräusch hören. Der Akkupack ist verriegelt.
2.Drücken Sie die Entriegelungstaste des Akkupacks und ziehen Sie den Akkupack in die entgegengesetzte Richtung zur Baugruppe, um den Akkupack zu entriegeln.
Hinweis: Außer zum Austausch des Akkus muss der Akku nicht häufig herausgenommen werden

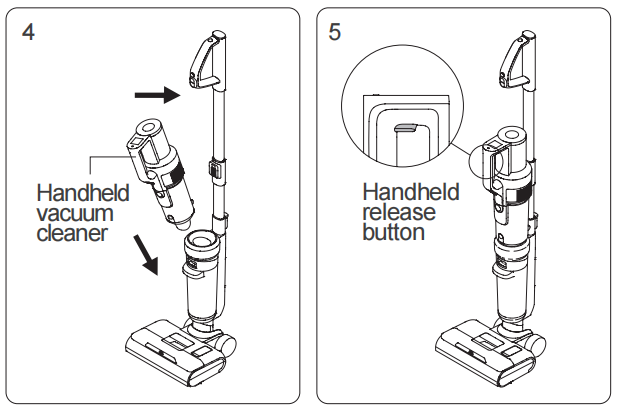

Montage des Handstaubsaugers

Stecken Sie den Sauganschluss des Staubbehälters des Handstaubsaugers in die Nut der Hauptgehäuseabdeckung.
Drücken Sie den Handstaubsauger in Richtung des Metallrohrs, bis ein „Klick“-Geräusch zu hören ist. Der Handstaubsauger ist erfolgreich am Hauptgerät angebracht. Und das Gerät wird jetzt als Standstaubsauger verwendet (Abb. 4). Um den Handstaubsauger zu entfernen, drücken Sie einfach die Entriegelungstaste und heben Sie den Handstaubsauger diagonal nach oben. (Abb. 5)

Montage der Ladestation

Drücken Sie die obere Ladestation in Richtung der unteren Ladestation, bis ein Klickgeräusch zu hören ist. (Abb. 6-1)

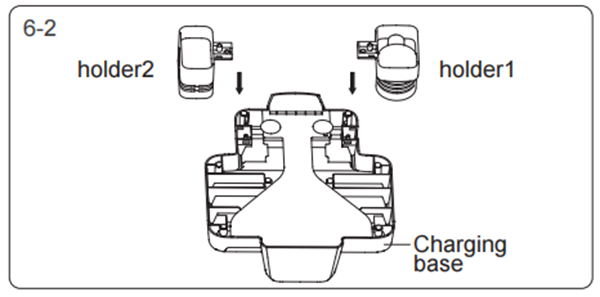

Montage des Ladehalters

Drücken Sie Halter 1 und Halter 2 in die Ladestation, bis ein Klickgeräusch zu hören ist. (Abb. 6-2)

Stellen Sie die Maschine auf die Ladestation

Um die Maschine zurück in die Ladestation zu stellen, halten Sie den Maschinengriff, um die Maschine anzuheben, richten Sie den Ladeschlitz an der Unterseite der Maschine auf die Ladebuchse an der Ladestation und stellen Sie die Maschine in die Ladestation. Um die Maschine zu verwenden, halten Sie den Maschinengriff und heben Sie die Maschine aus der Ladestation. (Abb. 7)

Montage und Demontage des Schmutzwassertanks

Um den Schmutzwassertank abzunehmen, halten Sie die Maschine mit einer Hand und den Schmutzwassertank mit der anderen Hand fest. Drücken Sie die Entriegelungstaste des Schmutzwassertanks, um den Schmutzwassertank herauszuziehen. (Abb. 8-1)
Um den Schmutzwassertank zusammenzusetzen, legen Sie den Boden des Schmutzwassertanks in den Hauptkörper und drücken Sie den Schmutzwassertank in Richtung Hauptkörper, bis ein „Klick“-Geräusch zu hören ist. (Abb. 8-2)

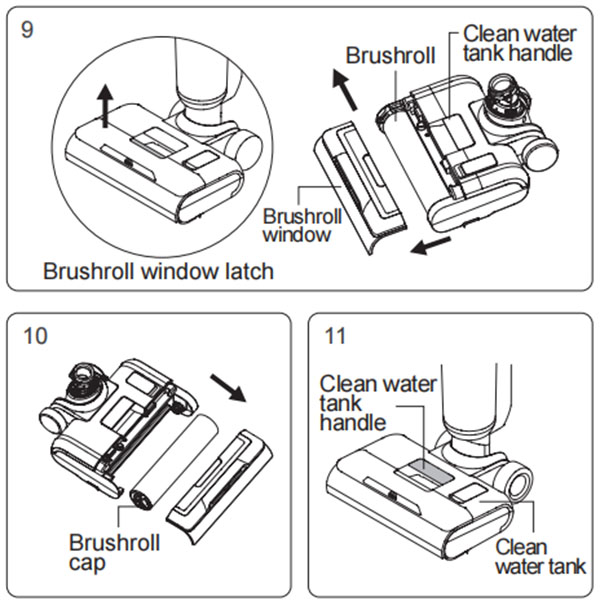

Montage und Demontage des Bürstenrollenfensters und der Bürstenrolle

Um das Bürstenwalzenfenster abzunehmen, halten Sie die Verriegelung des Bürstenwalzenfensters fest und ziehen Sie es nach oben, um das Bürstenwalzenfenster zu entfernen.
Um das Bürstenwalzenfenster zusammenzusetzen, richten Sie die Clips an zwei Seiten des Bürstenwalzenfensters mit den Schlitzen an zwei Seiten des Bodenkopfes aus. Drücken Sie das Bürstenwalzenfenster nach unten, bis ein „Klick“-Geräusch zu hören ist. (Abb. 9)
Bürstenrolle zerlegen/zusammenbauen: Ziehen Sie die linke Bürstenrollenkappe mit dem Finger heraus, um die Bürstenrolle herauszunehmen. Halten Sie die Bürstenrollenkappe fest, schieben Sie die linke Bürstenrolle in das Zahnrad und setzen Sie die Bürstenrolle in die Düse ein. (Abb. 10)
Montage und Demontage des Frischwassertanks
Um den Frischwassertank abzunehmen, halten Sie den Frischwassertankgriff fest und ziehen Sie den Frischwassertank heraus. Um den Frischwassertank wieder zusammenzusetzen, setzen Sie den Frischwassertank wieder auf die Düse und richten Sie ihn am Bürstenwalzenfenster aus. (Abb. 11)

Verwendung des Produkts

Hinweis: Wenn Sie das Gerät zum ersten Mal verwenden, laden Sie es bitte vollständig auf.

Verwendung eines Handstaubsaugers

Drücken Sie die Ein-/Aus-Taste am Griff. Der LCD-Bildschirm und die dekorativen Lichter leuchten auf. Die Standardeinstellung ist der Automatikmodus (Abb. 12). Drücken Sie die Modustaste, um in den Bodenmodus zu wechseln (Abb. 13). Drücken Sie die Modustaste zweimal, um in den Turbomodus zu wechseln (Abb. 14). Drücken Sie die Modustaste dreimal, um in den Teppichmodus zu wechseln (Abb. 15).

Drücken Sie die Modustaste erneut, um in den Automatikmodus zurückzukehren. Drücken Sie die Ein-/Aus-Taste am Griff erneut, um die Maschine auszuschalten. Der Anzeigebildschirm und die dekorativen Lichter erlöschen.

Hinweis:

1. Wenn Sie einen Teppich reinigen, reinigen Sie bitte zuerst den Bodenkopf (Einzelheiten finden Sie unter „Reinigung und Wartung, Reinigung des Bodenkopfs“) und ersetzen Sie die Teppichbürstenrolle.
2. Achten Sie während der Bodenreinigung oder Selbstreinigung darauf, dass das Bürstenwalzenfenster nach oben geschoben ist. (Abb. 16-1)
3. Achten Sie während der Teppichreinigung darauf, dass das Bürstenwalzenfenster nach unten geschoben ist. (Abb. 16-2)
4. Wenn der Akkustand unter 20 % liegt, kann nicht in den Teppichmodus und Turbomodus gewechselt werden.

Wassersprühfunktion

Wenn der Staubsauger in Betrieb ist, drücken Sie die Wassersprühtaste. Die Sprühdüse sprüht fächerförmig Wasser. Lassen Sie die Wassersprühtaste los, um das Sprühen zu beenden. (Abb. 17)

Verwendung von Handstaubsaugern

Nehmen Sie den Handstaubsauger ab und drücken Sie die Ein-/Aus-Taste des Handgeräts. Das Display und die dekorativen Lichter leuchten auf. Die Standardeinstellung ist der ECO-Modus (Abb. 18). Drücken Sie die Taste für den Handmodus, um in den MAX-Modus zu wechseln (Abb. 19). Drücken Sie dann die Taste für den Handmodus, um wieder in den ECO-Modus zu wechseln. Drücken Sie die Ein-/Aus-Taste des Handgeräts erneut, um das Gerät auszuschalten. Der Anzeigebildschirm und die dekorativen Lichter erlöschen.

Der Handstaubsauger kann mit einer Polsterdüse, einer Fugendüse, einer elektrischen Matratzendüse oder einem Metallrohr verbunden werden, um verschiedene Bereiche zu reinigen.

1. Mit dem Polsterwerkzeug verbinden, um Staub und Partikel von der Möbeloberfläche zu entfernen. (Abb. 20-1)

2. Mit Metallrohr verbinden, um Staub an hohen Stellen zu entfernen. Öffnen Sie die obere Abdeckung des Metallrohrs, drücken Sie den Griffknopf nach oben, um das Metallrohr auszufahren, und stecken Sie das Rohr dann in den Saugeinlass des Handstaubsaugers, um
Reinigen Sie den Staub an hochgelegenen Stellen. (Abb. 20-2)

3. Mit dem Fugendüsenwerkzeug verbinden, um enge Stellen zu reinigen. (Abb. 20-3)

4. Schließen Sie den elektrischen Matratzenkopf an, um Staub, Haare, Staubmilben usw. vom Bett oder Stoffsofa zu entfernen. (Abb. 20-4)

Hinweis

1. Wenn der Akkustand weniger als 20 % beträgt, kann nicht in den Max-Modus gewechselt werden.

2. Saugen Sie beim Gebrauch eines Handstaubsaugers kein Wasser auf, da es sonst zu einem Motordefekt kommt.

Aufladen der Maschine

Schließen Sie den Adapter an die Stromversorgung an und stellen Sie den Staubsauger in die Ladestation, um den Ladevorgang zu starten. (Abb. 21)

Hinweis

1. Laden Sie den Akku vor dem ersten Gebrauch vollständig auf und entleeren Sie den Akku vor dem zweiten Aufladen, um die Lebensdauer des Akkus zu gewährleisten.
2. Wenn das Produkt längere Zeit nicht verwendet wird, laden Sie es bitte alle drei Monate einmal auf.
3. Wenn Sie nicht laden, entfernen Sie bitte den Adapter aus der Steckdose, um die Gefahr einer versehentlichen Berührung zu vermeiden.

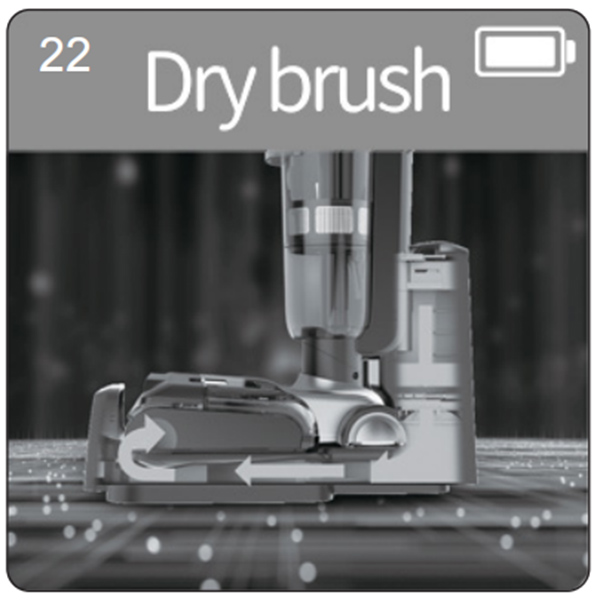

Bürstenwalzen-Lufttrocknungsfunktion (Abb. 22)

Halten Sie im Lademodus die Modustaste am Griff 3 Sekunden lang gedrückt, um den Lufttrocknungsmodus für 4 Stunden zu aktivieren. Während des Lufttrocknungsvorgangs ist das dekorative Licht eingeschaltet und die Bürstenrolle dreht sich in Abständen leicht, um die Lufttrocknungsposition anzupassen. Drücken Sie die Modustaste erneut, um den Trocknungsmodus auszuschalten.

Hinweis

Dieser Modus soll verhindern, dass sich in feuchten Bürstenwalzen Bakterien oder Gerüche bilden. (Die Anzeige ist in Abb. 22 dargestellt.)

Selbstreinigungsfunktion für Bürstenrolle und Luftweg

Drücken Sie im Lademodus die Selbstreinigungstaste, um in den Reinigungsmodus zu wechseln (die Anzeige ist in Abb. 23 dargestellt). Nachdem die Selbstreinigung abgeschlossen ist, wechselt die Maschine in den Bürstenwalzen-Lufttrocknungsmodus und kehrt in den Lademodus zurück. Um den Selbstreinigungsmodus während des Selbstreinigungsvorgangs vorzeitig zu beenden, drücken Sie die Ein-/Aus-Taste und die Maschine kehrt in den Lademodus zurück.

Hinweis

1. Der Selbstreinigungsmodus dient nur zum Reinigen des Luftwegs des Bodenkopfs und der Bürstenrolle für Hartböden. Führen Sie die Selbstreinigung nicht für die Teppichbürstenrolle aus.
2. Bevor Sie den Selbstreinigungsmodus einschalten, entleeren Sie bitte zuerst das Schmutzwasser aus dem Schmutzwassertank. Überprüfen Sie, ob die Maschine fest auf der Ladestation steht, der Adapter in die Steckdose eingesteckt und mit der Ladestation verbunden ist. Der Frischwassertank fasst mindestens die Hälfte des Wasservolumens. Reinigen Sie den Schmutzwassertank nach Abschluss der Selbstreinigung erneut.
3. Wenn der Akku weniger als oder gleich 10 % geladen ist, kann der Selbstreinigungsmodus nicht eingeschaltet werden, und er kann nach dem Aufladen für einen bestimmten Zeitraum normal eingeschaltet werden.

Leeranzeige des Frischwassertanks

Bei Verwendung der Wassersprühfunktion wird auf dem Display „Kein sauberes Wasser, Wasser nachfüllen“ angezeigt (Abb. 24 und Abb. 25 werden abwechselnd angezeigt). Schalten Sie die Maschine aus und füllen Sie Wasser in den Frischwassertank. Wenn bei Verwendung des Selbstreinigungsmodus festgestellt wird, dass sich kein Wasser im Frischwassertank befindet, wird die Selbstreinigung der Bürstenwalze gestoppt. Um die Selbstreinigung fortzusetzen, füllen Sie Wasser in den Frischwassertank und leeren Sie den Schmutzwassertank. Starten Sie dann den Selbstreinigungsmodus neu.

Hinweis

Beim Hinzufügen von sauberem Wasser können Sie die mitgelieferte JIMMY-Reinigungslösung hinzufügen. Das Verhältnis beträgt etwa 1 Flaschenverschluss Reinigungslösung auf einen vollen Wassertank. Die Wassertemperatur darf 40 °C nicht überschreiten.

Füllen Sie den Frischwassertank auf: Öffnen Sie nach dem Entfernen des Frischwassertanks den Wassereinfüllstopfen, drehen Sie ihn zur Seite, um die Wassereinlassöffnung freizulegen, gießen Sie sauberes Wasser und Reinigungslösung ein, und stecken Sie ihn dann wieder in die ursprüngliche Position und installieren Sie den Frischwassertank zum Bodenkopf. (Abb. 26)

Anzeige für vollen Schmutzwassertank Wenn der Handstaubsauger erkennt, dass der Schmutzwassertank voll ist, stoppt das Gerät und gibt eine Sprachnachricht aus. Bitte reinigen Sie den vollen Schmutzwassertank und setzen Sie ihn wieder ein. (Abb. 27 und Abb. 28 werden abwechselnd angezeigt) Wenn im Selbstreinigungsmodus erkannt wird, dass der Schmutzwassertank voll ist, stoppt das Gerät und gibt eine Sprachnachricht aus. Bitte reinigen Sie den vollen Schmutzwassertank und setzen Sie ihn wieder ein. Reinigung des Schmutzwassertanks: Nehmen Sie die obere Abdeckung und den Filterrahmen des Schmutzwassertanks ab, schütten Sie das Schmutzwasser aus, montieren Sie den Schmutzwassertank nach dem Waschen und setzen Sie ihn wieder auf die Bodendüse. (Einzelheiten finden Sie unter „Reinigung und Wartung des Schmutzwassertanks“)

Anzeige für festsitzende Bürstenrolle: Wenn sich der Staubsauger im Betriebs- oder Reinigungsmodus befindet und die Bürstenrolle festsitzt, stoppt das gesamte Gerät und es ertönt eine akustische Erinnerung. (Abb. 29 und Abb. 30 werden abwechselnd angezeigt.) Nehmen Sie die Bürstenrolle heraus und entfernen Sie Fremdkörper oder verfangene Haare aus der Bürstenrolle. Reinigung der Bürstenrolle: Ziehen Sie die Bürstenrolle nach dem Entfernen des Fensters heraus, schneiden Sie mit der Klinge der Reinigungsbürste die Haare ab, die sich um die Bürstenrolle gewickelt haben, und entfernen Sie Fremdkörper aus der Bürstenrolle und dem Bodenkopf. Setzen Sie die Bürstenrolle und das Fenster wieder ein. (Abb. 31) (Einzelheiten finden Sie unter „Reinigung und Wartung der Bodenkopfbaugruppe“)

Anzeige für blockierten Luftweg: Wenn der Handstaubsauger im Betriebs- oder Selbstreinigungsmodus ist und der Luftweg blockiert ist, stoppt das Gerät den Betrieb und gibt eine Sprachnachricht aus. Bitte folgen Sie den Anweisungen auf dem Bildschirm, um mögliche blockierte Teile zu überprüfen und zu reinigen. Wenn der Handstaubsauger in Betrieb ist und der Luftweg blockiert ist, stoppt der Staubsauger automatisch. Zu diesem Zeitpunkt müssen der Staubbehälter und der HEPA-Filter gereinigt werden. (Der auf dem Bildschirm angezeigte Inhalt ist: Die Blockierung des Handstaubsaugers ist in Abb. 32-1, 32-2, 32-3, 32-4, 32-5 dargestellt, und die Blockierung des Handstaubsaugers ist in Abb. 32-1, 32-2 dargestellt)
Reinigung des Luftwegs: 1. Den Schmutzwassertank zerlegen, die obere Abdeckung und den Filter des Schmutzwassertanks herausnehmen, alle Teile waschen und wieder zusammenbauen. 2. Mit einer Rohrbürste Schmutz, Fremdkörper und Haare im Luftweg der Bodendüse entfernen. 3. Den Staubbehälter entfernen, leeren, HEPA entfernen, dann Zyklon herausnehmen und zerlegen, alle Teile reinigen und den Staubbehälter wieder zusammenbauen. (Einzelheiten finden Sie unter „Reinigung und Wartung“)

Sprachfunktion Die Stimme des neuen Geräts ist standardmäßig eingeschaltet. Drücken Sie die Stummschalttaste, um die Sprachfunktion auszuschalten. Drücken Sie die Stummschalttaste erneut, um die Sprachfunktion einzuschalten. (Abb. 33) Hinweis: Bei Verwendung eines Handstaubsaugers gibt es keine Sprachfunktion.

Batterieladeanzeige: Wenn während des Betriebs des Staubsaugers eine Sprachmeldung „Batterie schwach. Bitte laden Sie die Batterie auf.“ erscheint, verwenden Sie das Gerät bitte nach dem Aufladen. (Abb. 34) Wenn während des Betriebs des Staubsaugers eine Sprachmeldung „Batterie schwach. Das Gerät wird sich bald ausschalten. Bitte laden Sie die Batterie auf.“ erscheint, ist die Batterie fast leer und das Gerät schaltet sich automatisch ab. Vor Verwendung muss sie aufgeladen werden. Wenn Sie einen Staubsauger verwenden, zeigt das Symbol in der oberen rechten Ecke des Bildschirms die linke Batterieladung an: volles Raster bedeutet 75 % bis 100 % Batterie; 3/4 Raster bedeutet 50 % bis 75 % Batterie; 1/2 Raster bedeutet 25 % bis 50 % Batterie; 1/4 Raster bedeutet 1 % bis 25 % Batterie; ein leeres Raster bedeutet, dass die Batterie leer ist und vor Verwendung aufgeladen werden muss.

Reinigung und Wartung Reinigung des Schmutzwassertanks (Abb. 35) Entfernen Sie nach dem Ausschalten des Staubsaugers den Schmutzwassertank, heben Sie die obere Abdeckung des Wassertanks an und entfernen Sie den Schaumstofffilterrahmen. Öffnen Sie die Klappabdeckung des Schaumstofffilterrahmens und nehmen Sie den Schaumstofffilter heraus. Gießen Sie Schmutzwasser und Schmutz in den Wassertank und waschen Sie anschließend Schmutzwassertank, Wassertankabdeckung, Schaumstofffilterrahmen und Schaumstofffilter. Wenn sich Fremdkörper im Rohr des Schmutzwassertanks befinden, können diese mit einer Reinigungsbürste gereinigt werden. Trocknen Sie die oben genannten Teile nach dem Waschen. Setzen Sie anschließend alle Teile wieder in den Schmutzwassertank ein. Hinweis: 1. Es wird empfohlen, den Schmutzwassertank nach der Verwendung eines Standstaubsaugers umgehend zu reinigen. 2. Falten Sie beim Wiedereinsetzen des Filters das schwarze Weichgummi unter dem Filter nicht. Reinigung der Bodendüse (Abb. 36) Führen Sie nach dem Entfernen des Bürstenrollenfensters, der Bürstenrolle, des Frischwassertanks und des Schmutzwassertanks die Reinigungsbürste durch die runde Öffnung unterhalb der Einbauposition des Schmutzwassertanks ein, um Fremdkörper und Kalk sowie verstopfte Haare aus dem Rohr zu entfernen. Schneiden Sie mit der Klinge der Reinigungsbürste die Haare ab, die sich in der Bürstenrolle verfangen haben. Wischen Sie die schmutzigen Teile der Maschine ab (die Bürstenrolle kann zum Trocknen in den Zubehörhalter gelegt werden). Hinweis: Waschen Sie den Bodenkopf nicht separat, nachdem Sie die Bürstenrolle entfernt haben.

Reinigung des Staubbehälters (Abb. 37-1,37, 2-XNUMX) Drücken Sie den Entriegelungsknopf des Staubbehälters, um den Staubbehälter vom Handstaubsauger zu entfernen; drücken Sie den Entriegelungsknopf des Saugeinlasses, um den Saugeinlass zu öffnen und den Staubbehälter zu leeren; nehmen Sie die Zyklonbaugruppe heraus; nehmen Sie den HEPA-Filter heraus; halten Sie das Metallgitter fest, drehen Sie es, um das Metallgitter zu entriegeln, und entfernen Sie es dann nach unten. Nachdem Sie jedes Teil gereinigt, abgewischt und getrocknet haben, setzen Sie den Staubbehälter nacheinander zusammen und installieren Sie ihn dann am Handstaubsauger.
